Deformación en caliente

a) Laminación

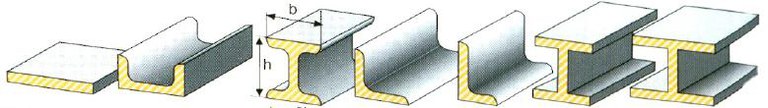

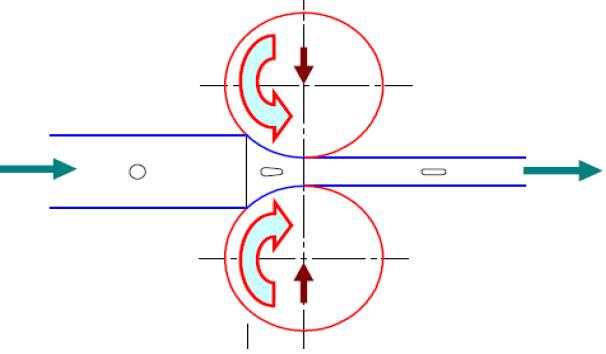

Un lingote caliente (normalmente de acero) pasa entre dos o más rodillos para reducir su espesor o para dar al perfil la forma deseada.

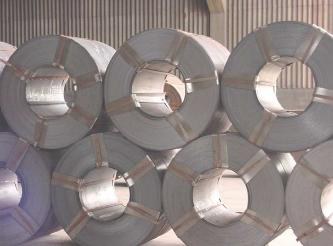

Bobinas de fleje obtenidas por laminación

b) Forja

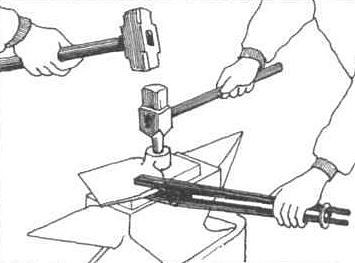

Se da forma al metal caliente mediante golpes. La imagen de abajo representa la forma manual de forja, pero a nivel industrial, una prensa conforma el material en un molde para lograr la forma deseada.



Las piezas obtenidas mediante forja tienen mejores propiedades mecánicas respecto a otros procesos.

• Eliminación de defectos internos: los poros generados en la solidificación del acero desaparecen, con lo que el material es más homogéneo.
• Reducción del tamaño del grano: debido a la temperatura de trabajo y la velocidad de deformación.
• Desarrollo y orientación de la fibra: al conformar el material en caliente, se modifica la fibra. La mayor parte de la nueva fibra se orienta en la dirección de la forja. Un producto forjado tiene mejores propiedades mecánicas ya que la fibra está intacta y orientada en la dirección de la forja y no cortada como sucede al mecanizar.

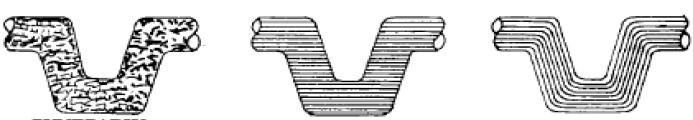

------Sin fibra (fundición)     ------------------- Fibras cortadas  ------------------ Fibras sin discontinuidades

• El producto obtenido no tiene gran precisión (± 1 mm). Por tanto luego precisará de operaciones de acabado.
• Necesidad de series largas.

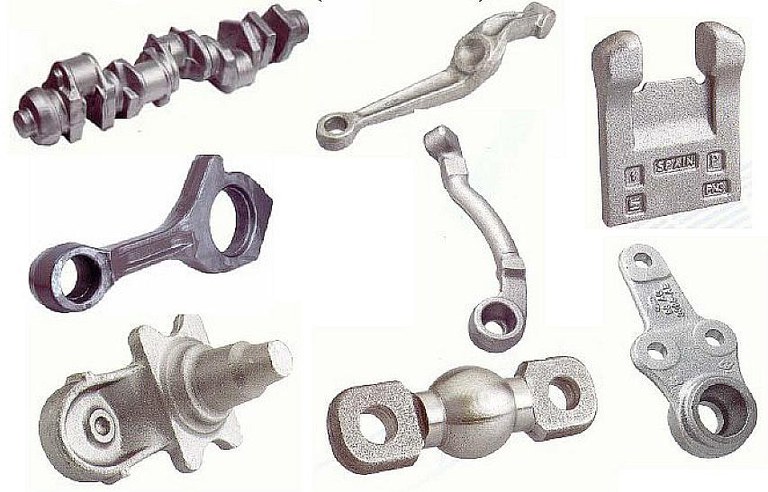

Ejemplos de piezas obtenidas por forja

c) Extrusión

Se hace pasar, mediante presión, el material precalentado por un orificio de una forma determinada. De esta forma se consigue un producto con una sección igual a la del orificio, y es posible obtener formas muy complejas. La temperatura de calentamiento del material oscila entre los 1200-1300 ºC en el caso de los aceros, 350-500 ºC en el caso del aluminio

Por ejemplo para obtener tubo de cobre sin soldadura.

También es muy empleado para obtener perfiles complejos en aluminio. Es el sistema más rápido y barato para obtener dichos perfiles.
Por otra parte, en las piezas fabricadas por extrusión, se consiguen características mecánicas similares a la forja
