Uniones desmontables

a) Tornillo-tuerca
Son los sistemas de unión más extendidos en todo tipo de construcciones mecánicas y mecanismos. Hay gran diversidad de formas, tamaños y variedades en función de la aplicación.Son los sistemas de unión más extendidos en todo tipo de construcciones mecánicas y mecanismos. Hay gran diversidad de formas, tamaños y variedades en función de la aplicación.

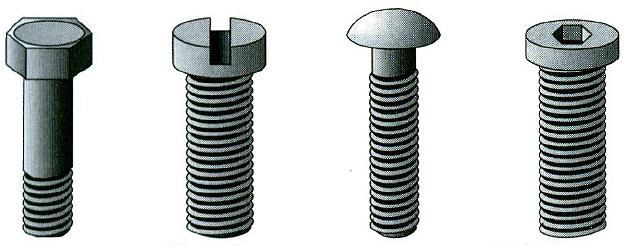

-- Hexagonal ------------- Cilindro ranurado ------------------ Circular --------------------------  Allen -------

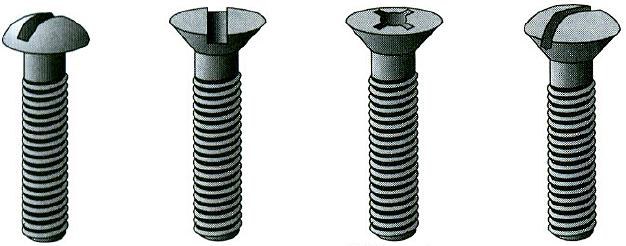

--Circular ranurado ----- Avellanado ranurado---------------- Phillips --------------------Cónico abombado---

---Hexagonal ------------- Cuadrada ------------ Mariposa -------------- Almenada ----------Autoblocante ---

               Tornillo-tuerca               Tornillo de unión

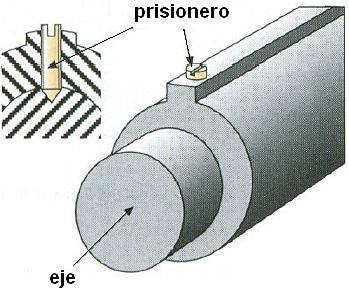

                            Tornillo prisionero                                  Montaje con espárrago

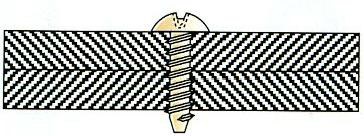

     Perno de unión                         Rosca chapa

b) Pasadores

Son elementos de forma cilíndrica o cónica, utilizados para fijar o posicionar con precisión piezas diferentes, a través de un orificio común, pero sin soportar grandes esfuerzos en dicha unión.

Es una unión mecánica fácilmente desmontable y con gran variedad de tipos y tamaños estándar.

DENOMINACIÓN		APLICACIÓN
Pasador cilíndrico
Pasador cónico
Pasador elástico
Pasador de aletas

c) Chavetas

Son piezas de sección rectangular o cuadrada que se insertan entre dos elementos que deben ser solidarios entre sí. El hueco que se mecaniza en las piezas acopladas para insertar las chavetas se llama chavetero. La chaveta tiene que estar muy bien ajustada y carecer de juego que pudiese desgastarla o romperla por cizallamiento.

DENOMINACIÓN		APLICACIÓN
Chaveta transversal
Chaveta longitudinal

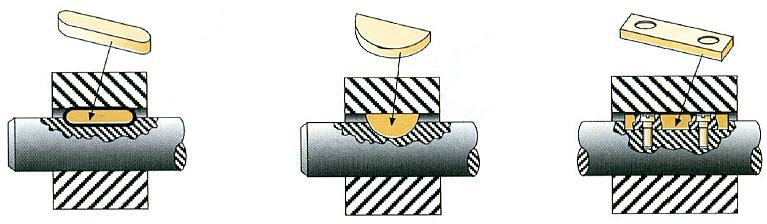

d) Lengüetas

Cumplen la misma función que las chavetas pero en este caso sólo ajusta lateralmente, permite juego axial.

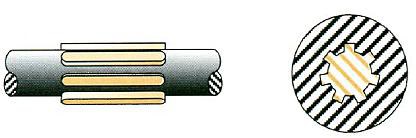

e) Ejes nervados

Se utiliza cuando se trata de transmitir grandes esfuerzos. Es como si dispusiéramos de múltiples chavetas.

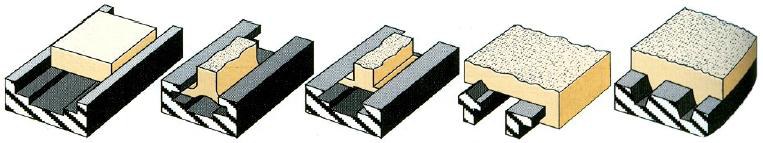

f) Guías

Su objetivo es permitir el desplazamiento en una dirección de una pieza respecto a otra fija.

--Rectangular --------------- En T -------------------- En cola de milano --------- Prismática ------------------- En V----------------
