Fresado
¿Qué es el fresado?
Es un procedimiento consistente en el corte del material con una herramienta rotativa que puede tener uno o varios filos. Dicho corte de material se realiza combinando el giro de la herramienta con el desplazamiento, bien sea de la misma herramienta o de la pieza a trabajar. Dependerá del diseño de la máquina que lo que se desplace sea la herramienta, la mesa, o combine el desplazamiento de ambos. Dicho desplazamiento será en cualquier dirección de los tres ejes posibles en los que se puede desplazar la mesa, a la cual va fijada la pieza que se mecaniza.
Consulta nuestro catálogo de cursos de fabricación mecánica:
- Cursos de fresado y fresadora CNC
- Cursos de CAM (Computer Aided Manufacturing) y CNC
- Cursos de Control Numérico
La fresadora
La máquina que se utiliza se llama fresadora, con sus múltiples opciones y variantes. Al disponer de un movimiento más, las piezas que se realizan en fresadora son mucho más variadas y pueden ser de mayor complejidad respecto a las del torno.

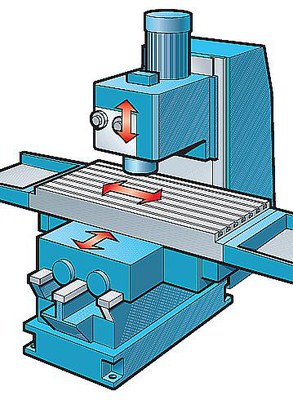

Una fresadora es por tanto una máquina dotada de una herramienta de corte fijada al cabezal y provista de movimiento lineal en tres direcciones (X – Y – Z). La pieza irá fijada a la mesa por el procedimiento de fijación que se elija, y el desplazamiento en estas 3 direcciones es lo que se denomina los ejes de la máquina (de ahí fresadora de 3 ejes).
Cuando una fresadora de control numérico (CNC) dispone de cambio automático de herramientas, se llama centro de mecanizado.
Ejemplos de piezas realizadas en la fresadora:
Las fresadoras se pueden clasificar de diferentes formas: según la configuración de sus diferentes partes móviles, según su número de ejes, según la orientación del cabezal principal (donde va fijada la herramienta de corte), ....
Dependiendo de la configuración de sus partes móviles hablaríamos de fresadoras de mesa fija y columna móvil, de bancada fija y mesa móvil, fresadora puente o pórtico, etc.
Dependiendo del número de ejes, opcionalmente puede tener 4, 5 o en casos muy especiales más ejes. Normalmente los ejes adicionales son ejes rotativos.

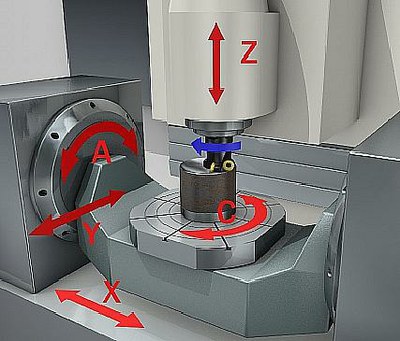

En función de que dicho eje rote respecto al eje X, Y o Z, se denomina eje A, B o C (o bien U, V, W).
La foto de la izquierda corresponde a una máquina de 5 ejes con mesa giratoria, aunque igualmente puede ser la mesa fija y dotar al cabezal de articulaciones para inclinarlo (rotarlo).
Tipos de fresadora
Dependiendo de la orientación del cabezal principal tendríamos una fresadora vertical u horizontal.
Estos son otros tipos de fresadoras:
Fresadora puente
Fresadora vertical
Fresadora horizontal
